2018.06.10 Sunday
上田市から来られた「Sさん」のエクストレイルにミューディメンション
のパワードウーファーを取り付けをしました。純正ナビなので
スピーカーラインからハイレベルで取り、ハイローコンバーターで
RCAに変換して接続しています。エクストレイルのハイブリッドは
バッテリーが後なのでリアシートを外して、バッ直ケーブルを引いています。
そしてハイローコンバーターは運転席側のキックボードに隠しています。

↑   ↑

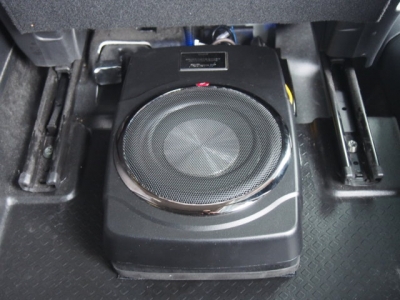

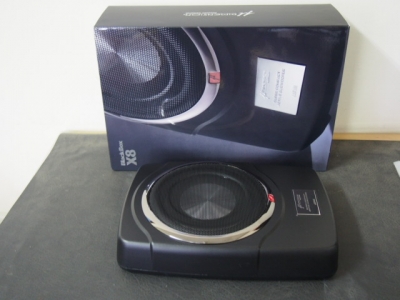

ミューディメンション パワードウーファー
Black Box X8

↑   ↑

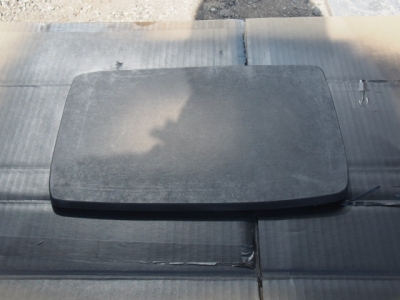

MDFボードの塗装は完了しています。

↑   ↑

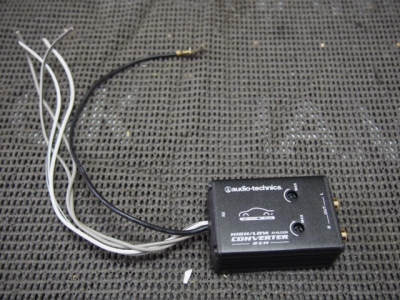

オーディオテクニカのハイローコンバーター AT-HLC220

↑   ↑

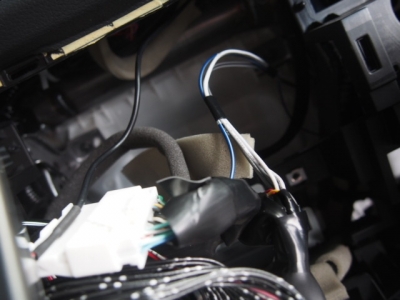

ナビ裏からスピーカーラインとACC電源を取り出しています。

↑   ↑

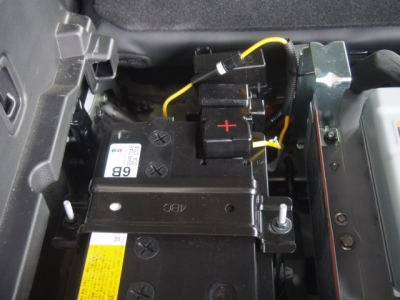

バッ直ケーブルをバッテリーから引いています。

↑   ↑

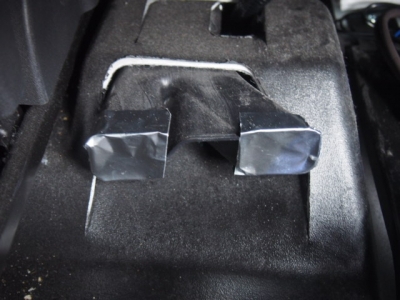

パワードウーファーの当たるヒーターダクトをアルミテープで
塞いでいます。

↑   ↑

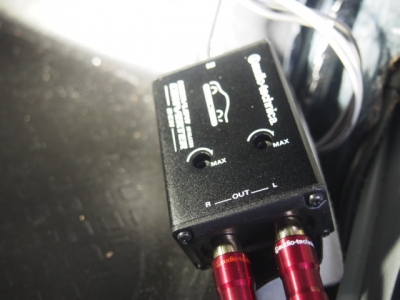

ハイローコンバーターのゲインを調整してキックボード裏に
隠します。

↑   ↑
MDFのボードを挟んで止めています。

↑   ↑
この純正ナビはバストレしか付いていません。

↑   ↑

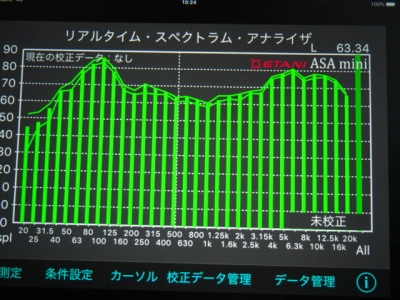

簡易アナライザーで車内を測定しています。
