トヨタ 170系クラウン インナーバッフルの制作 長野県 長野市 スピーカー カーナビ オーディオ デッドニング専門店 カーグッズ ゼロ

2018.11.08 Thursday
クラウンの前後ドアのインナーバッフルを2ピース構造で
作って、仮止めでインナーバッフルを組み付けてスピーカー
を止めてドアの内張りを付けて見たのですが、内張りに
若干当たるためにインナーバッフルを作り直しをしています。
純正のスピーカーをドアに付けて計測をすると18mm、
2ピース構造のインナーバッフルの厚さが18mmに
グランドゼロのスピーカーのフレームが4mmなので
22mmの高さです。4mm純正よりも厚くなるのですが
内張りの一部分が干渉しているので、樺桜合板の12mm
の厚さにスピーカーのフレームが4mmなので16mmの
高さに変更ですが、リアドアの開口部が狭いためにスピーカー
のフレームに当たるので開口部広げています。

↑    ↑

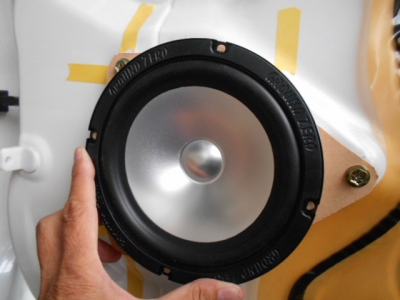

ミッドウーファーを仮止めして、内張りを当てると
一部分が干渉しています。インナーバッフルの作り直しです。

↑    ↑

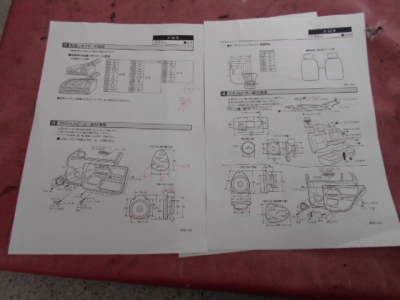

クラウンのデーターです。


↑    ↑

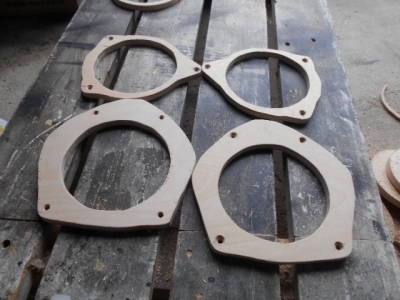

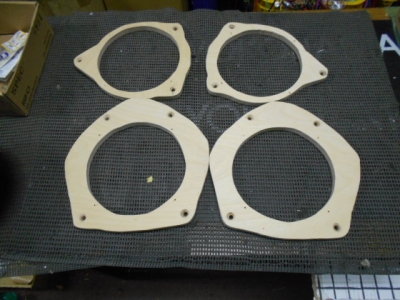

樺桜合板で作り直しました。

↑    ↑

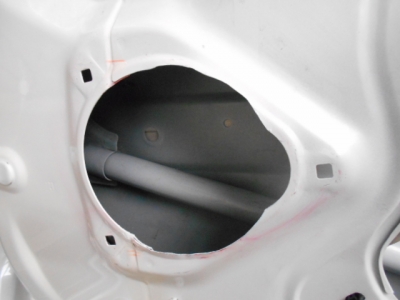

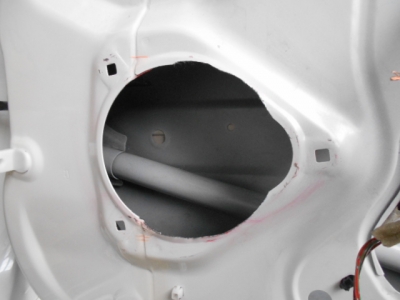

リアドアの開口部を広げています。

↑    ↑

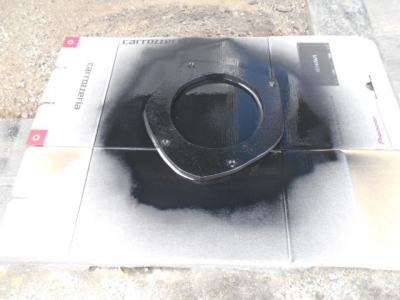

切断した所はやすりがけをして、ペイントしてあります。

↑    ↑
油性ペイントのスプレーで塗っています。
